Верхней биологической защитой магнитного кольца служит пятиметровая обваловка из грунта, общий объем которой с учетом засыпки пазух составляет 383 861 куб. м.
Из отдельных конструкций синхрофазотрона, общий вид которого представлен на схеме, мне хотелось бы отметить стальные мосты, на которых покоится магнитное кольцо, и алюминиевые фермы экспериментального зала.

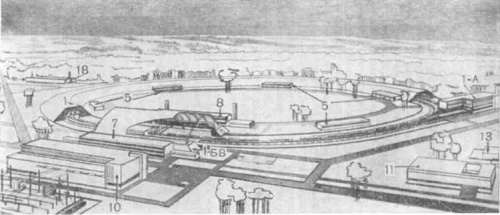

Иллюстрация: Схема-генплан синхрофазотрона на 70 Гэв:
1 — кольцевой магнитный зал; 1-А — здание инжектора; 1-БВ — экспериментальный зал; 5 — вентиляционные домики; 7, 8 — лабораторные корпуса; 10 — энергокорпус; 11 — вычислительный центр; 13 — столовая; 18 — криогенное хозяйство
Мосты магнитного зала ускорителя должны были иметь минимальные габариты по высоте, так как ими в известной степени определялась высота всего зала. И вместе с тем конструкция должна иметь надлежащую жесткость. Мосты обеспечивали возможность размещения магнитов группами для облегчения регулировки их положения. Наиболее экономичной оказалась консольная схема моста. Конструкция моста представляла собой стальную балку коробчатого сечения, что в сочетании с развитой системой продольных и поперечных ребер жесткости обеспечивало требуемую малую деформативность. Вес металлоконструкции одного моста достигал 22,4 т. Всего в магнитном зале размещено 120 мостов. На них и устанавливались (с винтовыми котировочными столиками) опорные части магнитов.
Балансирная опора обеспечивала мосту необходимую подвижность вдоль его оси, давала возможность регулировать положение моста и исключала возникновение излишних продольных усилий. Общая же схема опоры балки моста (фактически на три точки) создавала условие четкой передачи нагрузки на фундаментные железобетонные устройства.
