Учитывая весьма большой диаметр кольцевого магнитного зала и соответственно периметр его стен, правильный выбор их конструкций имел большое значение. Во-первых, стены должны принять значительное давление (до 8 т/м2) грунтовой обваловки, выполнявшей функции биологической защиты от излучения. Во-вторых, следовало думать и о стоимости этой биологической защиты. При большой протяженности магнитного зала выигрыш в стоимости вносил существенный вклад в общую экономическую эффективность конструкции зала в целом. Наконец, требовалась максимальная индустриализация работ.
Вариант монолитных железобетонных стен был отвергнут, как неиндустриальный, требующий большого количества опалубки и не обеспечивающий высокие темпы работ (тем более зимой). Варианты сборных плоских железобетонных ограждений также оказались неудачными, так как потребная по расчету толщина плоских сборных панелей была слишком велика.

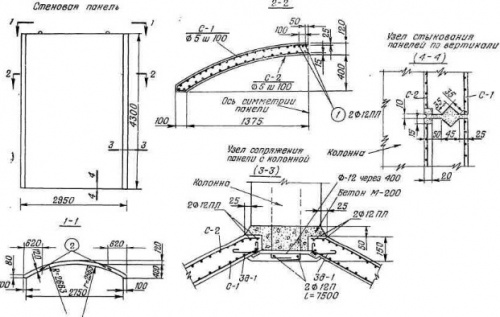

В конечном счете за основной был принят вариант стенового ограждения из тонких железобетонных панелей, имеющих корытообразную, арочную форму (см. рис.). Арочная форма панели позволила избежать значительных изгибающих напряжений в ней. Панель работала преимущественно на сжатие, что позволило, несмотря на большие нагрузки, ограничить толщину панели двенадцатью сантиметрами. При такой толщине вес одного квадратного метра панели составлял около 300 килограммов (монолитное плоское ограждение было бы тяжелее вдвое).
