Новая техника - новые задачи - 15

Уникальность алюминиевого арочного перекрытия экспериментального зала заслуживает хотя бы краткого описания его конструкции и приемов монтажа.

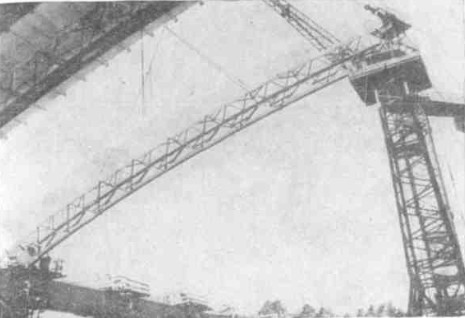

Все здание длиной 156 м и пролетом 90 м перекрыто арочными фермами из специального сплава алюминия, по которым уложена кровля из утепленных алюминиевых панелей (перекрытия спортзала стадиона в Лужниках выполнены из углеродистой стали с пролетом 78 м). Было установлено 14 арочных пространственных ферм треугольного сечения и весом в 1985 кг каждая. Чтобы исключить применение сложной оснастки и тяжелых кранов, решили монтировать фермы из пяти элементов: двух опорных, двух боковых полуарок и одной центральной замыкающей арки. Сборка и маркировка ферм производилась на специальном кондукторе. Сначала монтировались на фундаментах опорные части, затем устанавливались боковые полуарки, которые пристыковывались нижним концом к опорным частям, а верхний конец укладывался на монтажную колонну. После закрепления боковых полуарок монтировалась средняя замыкающая арка, также опирающаяся на верхнюю рабочую площадку монтажных колонн. На этих временных колоннах были закреплены домкраты для подгонки стыков при сборке. Все стыки арок соединялись болтами. Для придания фермам боковой устойчивости их попарно соединяли монтажными сваями, которые снимались по мере монтажа кровельных панелей.
