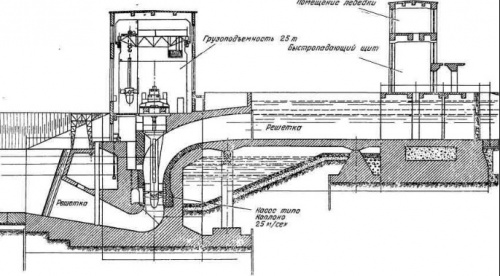

Насосные станции.
На каждой из пяти насосных станций волжской «лестницы» шлюзов установлено по четыре уникальных для того времени насоса, поднимающих по 25 куб. м воды в секунду на высоту 8—8,5 м. До строительства этих насосных станций в СССР изготовлялись насосы производительностью не свыше 2,4 куб. м/сек. После сравнения ряда вариантов были приняты насосы типа Каплана (пропеллерные, с поворотными лопатками, диаметр рабочего колеса 2,3 м). Изготовлялись эти насосы на московском заводе «Борец». Коллектив завода вместе со строителями канала провел большую исследовательскую работу, в результате чего коэффициент полезного действия насосов (0,86) превысил известные для того времени достижения зарубежных заводов. Стальные лопатки и втулки насосов отливал завод имени Ленина в Ленинграде. Пустотелые валы для насосов длиной 16 м изготовлял Ижорский завод в кооперации с Кировским заводом, а моторы по 3 тыс. квт поставлял Харьковский электромеханический завод. Сами здания насосных станций монументальные и выглядят довольно красиво.
Бетонные плотины.
Наиболее крупная железобетонная плотина построена на Волге в головном узле канала. Эта плотина имеет семь водосливных пролетов и четыре донных. Пролеты перекрываются плоскими металлическими щитами, поднимаемыми портальными электрическими кранами. Две большие железобетонные плотины построены на Москве-реке у сел Карамышево и Перерва. Эти плотины держат напор воды примерно по 6 м и имеют по семь пролетов длиной по 20 м каждый, перекрываемых сегментными щитами с льдосбросными клапанами на них. Кроме того, в системе канала построено семь железобетонных водосбросов, представляющих собой железобетонные плотины с металлическими затворами.
Земляные плотины в большинстве отсыпаны из однородных песчаных или супесчаных грунтов с глиняным экраном с напорной стороны плотин. Высота земляных плотин от 16 до 34 м. При плотинах сооружены донные водоспуски в виде стальных труб, проходящих в железобетонных штольнях. Большинство плотин имеет также железобетонные водосбросы с металлическими затворами, расположенные в специальных каналах в обход плотины.
