Приложение 5

Приложение № 5

ЭЛЕКТРОСИЛИКАТИЗАЦИЯ

(применялась на строительстве в Навои)

В грунт непосредственно у обреза просадочного фундамента с помощью пневматических молотков забиваются пять инъекционных труб в одну линию в метре друг от друга на глубину 2,5—3,0 м.

К крайним трубам, т. е. к первой и пятой, присоединяются отрицательные полюса источника постоянного тока (например, умформер обычного сварочного аппарата, имеющий напряжение под нагрузкой 30—40 в). Положительные полюса этого же источника тока присоединяются ко второй и четвертой трубам.

Во все пять труб нагнетается при давлении от 1 до 3 атмосфер раствор силикатонатрия (удельный вес 1,13 г/см³). Роль второго компонента силикатизации в данном случае выполняют соли грунта. Гелеобразование заканчивается примерно через 2—3 часа, когда поры почти полностью закупориваются гелем и проницаемость грунта резко падает. После окончания нагнетания и извлечения труб скважины тщательно тампонируются.

В результате химической реакции на частицах грунта в пределах пор мгновенно образуется пленка геля кремнекислоты, которая интенсивно упрочняется через 15 суток и полностью затвердевает через 30 суток.

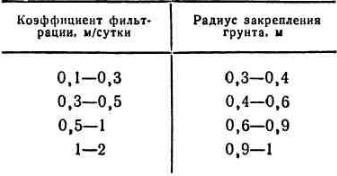

Радиус закрепления грунта вокруг одной трубы-инъектора зависит от коэффициента фильтрации грунта. Для ориентировки может служить следующая таблица:

см. табл.

Количество закрепляющего раствора в литрах Q, расходуемого на одну заходку инъектора, определяется по формуле Q = V₃hk₃, где V₃ — объем закрепляемого грунта, h — пористость грунта в %, k₃ — коэффициент (для песков — 5, для лессовых грунтов — 8, для плывунов — 15).

После окончания нагнетания первой захватки из пяти труб, т. е. примерно через 2—3 часа после начала нагнетания, трубы вытаскиваются и забиваются на те же расстояния далее по периметру фундамента.
