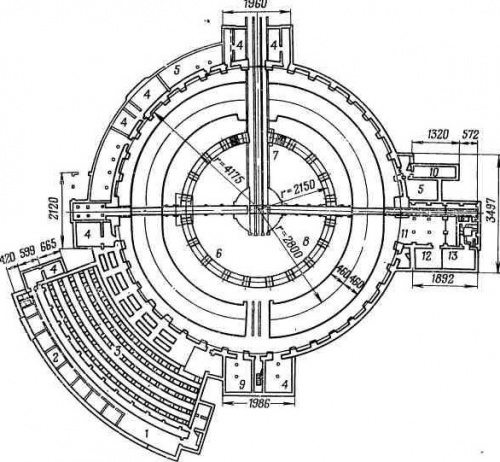

Иллюстрация: Синхрофазотрон на 10 Гэв Объединенного института ядерных исследований (г. Дубна). План цокольного этажа:
1 — пультовая; 2 — лаборатория; 3 — кабельные и другие коммуникации; 4 — вентиляционные камеры; 5 — резерв; 6 — агрегаты сушки; 7 — насосная; 8 — агрегаты временной схемы; 9 — станции перекачки конденсата; 10 — подстанция № 12; 11 — вакуумная установка; 12 — щитовая; 13 — установка приготовления дистиллята
В составе Института ядерных исследований в Дубне наряду с другими исследовательскими установками в 1957 г. построены циклотрон многозарядных ионов на 120 Мэв, лаборатории ядерных проблем, электрофизическая (ныне лаборатория высоких энергий), нейтронной физики, ядерных реакций, теоретической физики.
Весьма сложным было сооружение крупнейшего в мире кольцевого ускорителя протонов — синхрофазотрона на энергию 50—60 Гэв. Требовалось, во-первых, строить этот грандиозный научно-исследовательский комплекс в глубине страны; во-вторых, опоры кольцевого магнита практически не должны были давать осадку (ученые допускали осадку всего лишь в 0,2 мм при весе магнита около 20 тыс. т). Это требование предопределило расположение всего сооружения — а диаметр его равнялся 472 м — на прочных скальных коренных породах.
Все наши попытки подобрать площадку в районах Урала или Сибири (не говоря уже о Средней Азии) оказались безуспешными, потому что выходы коренных скальных пород оказывались в сейсмических районах (как правило, не менее 4 баллов). А это недопустимо для объекта, требующего точнейшей постоянной фиксации оси вакуумной камеры. В конце концов сложилось убеждение, что площадку надо искать не в скальных, а в районах, сложенных осадочными каменными породами, и прежде всего прочными известняками. После внимательного изучения геологической карты и сравнения ряда вариантов выбрали приокские районы, в частности окрестности Серпухова. Правда, мы не выполняли первое условие — подальше от Москвы. Но определяющим было все-таки второе — безосадочность опор.
