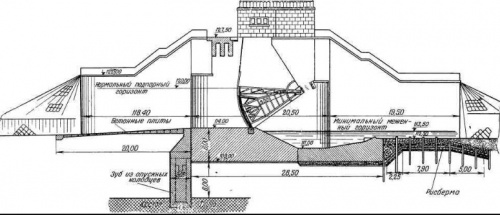

Бетонная плотина (см. схему) имеет 7 пролетов по 20 м, перекрытых сегментными затворами. На пяти из этих затворов имеются ледосбросные козырьки высотой по 1,5 м. Флютбет (основание) плотины состоит из водосливной части длиной 28,5 м, горизонтального порога длиной 9,75 м, ниже которого устроен водобойный колодец в виде заглубления на 3 м, в конце которого поставлены железобетонные зубья для сокращения энергии сбрасываемого через плотину потока. За флютбетом устроена рисберма (слив) длиной 16 м из трех слоев бутового камня между деревянными сваями, схваченными продольными и поперечными пластинами. Камень уложен на слой песчаного фильтра. Выше флютбета устроен понур (водонепроницаемое покрытие) длиной 20 м в виде бетонных плит толщиной от 0,25 до 0,50 м, уложенных на гравий. Основным противофильтрационным устройством является зуб перед плотиной, устроенный из бетонных опускных колодцев, врезанных на 1,5 м в юрскую глину.
Однокамерный Перервинский шлюз № 10 огражден раздельными железобетонными контрфорсными стенами. В остальном он ни по габаритам, ни по конструкциям голов и ворот не отличается от остальных шлюзов канала.
